Szybka ładowarka 48 V (54,6 V): jak dobrać prąd ładowania 8, 10, 12 czy 15 A do baterii 13S

Ładowarka 54,6 V 3 A ładuje baterię 48 V 20 Ah przez 7-8 godzin. Ładowarka 15 A zrobi to w niecałe dwie. Różnica kusi, zwłaszcza gdy rower, skuter albo robot pracuje na zmiany. Tylko że prąd ładowania nie jest parametrem ładowarki. To parametr baterii, a ładowarka ma go jedynie nie przekroczyć.

W tym poradniku pokazujemy, jak w trzech krokach policzyć, czy Twój pakiet 13S przyjmie 8, 10, 12 czy 15 A, i kiedy szybka ładowarka po prostu nie ma sensu.

Skąd 54,6 V i dlaczego tylko do pakietów 13S

Bateria „48 V” to w praktyce 13 ogniw litowo-jonowych połączonych szeregowo (13S). Każde ogniwo Li-Ion ładuje się do 4,2 V, więc napięcie końcowe pakietu wynosi 13 × 4,2 V = 54,6 V. Ładowarka pracuje w trybie CC/CV: najpierw podaje stały prąd (CC), a po osiągnięciu 54,6 V utrzymuje napięcie i stopniowo zmniejsza prąd (CV), aż pakiet będzie pełny.

Z tego wynikają dwie twarde zasady:

• Ładowarka 54,6 V pasuje tylko do Li-Ion 13S. Pakiet 36 V (10S) potrzebuje 42 V, a 52 V (14S) potrzebuje 58,8 V.
• Nie ładuj nią LiFePO4. Ogniwo LFP kończy ładowanie przy 3,65 V, więc pakiet 16S LFP (51,2 V) wymaga ładowarki 58,4 V. Ładowarka 54,6 V nie naładuje go do pełna, a jej algorytm i progi nie są projektowane pod tę chemię. Ładowarkę zawsze dobiera się do chemii i liczby ogniw, nie do napisu „48 V”. Więcej o tej chemii piszemy w artykule o budowie akumulatora LiFePO4 z ogniw EVE LF105.

Jeśli nie wiesz, jakie napięcie ma Twój pakiet, zacznij od poradnika doboru baterii do roweru elektrycznego. Tam wyjaśniamy, jak odczytać konfigurację z naklejki.

Krok 1: policz, ile prądu przyjmą ogniwa

W pakiecie 13SxP prąd ładowania dzieli się równo między ogniwa połączone równolegle. Pakiet 13S5P ładowany prądem 10 A obciąża każde ogniwo prądem 2 A. Wystarczy więc porównać ten wynik z notą katalogową ogniwa.

Maksymalny prąd ładowania pakietu = liczba ogniw równolegle (P) × maksymalny prąd ładowania jednego ogniwa

Producenci podają zwykle dwie wartości. Prąd standardowy to ten, przy którym mierzą żywotność ogniwa. Prąd maksymalny jest dopuszczalny, ale często z dopiskiem „not for cycle life”, czyli: zadziała, lecz ogniwo zestarzeje się szybciej. Poniżej wartości z not katalogowych ogniw, które mamy w ofercie:

Dwie uwagi do tabeli. Po pierwsze, kolumna z liczbą ogniw pokazuje granicę, a nie zalecenie: pakiet na tej granicy ładuje się prądem maksymalnym, co skraca jego życie. Po drugie, ogniwa wysokopojemnościowe (35E, M58T, EVE 50E) mają niski dopuszczalny prąd ładowania. Szybkie ładowanie jest dla nich wyraźnie trudniejsze niż dla ogniw wysokoprądowych, takich jak Molicel czy Samsung 30Q. Różnice między tymi grupami opisujemy w porównaniu ogniw wysokoprądowych.

Praktyczna reguła dla trwałości: jeśli pakiet ma służyć latami, trzymaj się prądu standardowego ogniw, a przy ogniwach wysokopojemnościowych nie przekraczaj ok. 0,5C całego pakietu (dla 20 Ah to 10 A).

Krok 2: sprawdź BMS i gniazdo, bo to one zwykle decydują

Ogniwa to dopiero pierwszy limit. Drugi to BMS, który ma własny, wpisany w specyfikację prąd ładowania. Trzeci to gniazdo i przewody ładowania. Zasada jest prosta: dopuszczalny prąd ładowania = najmniejsza z tych trzech wartości.

W typowych bateriach rowerowych to właśnie BMS i gniazdo są wąskim gardłem. Na przykład nasze pakiety Hailong 48 V 21 Ah na Samsung 35E czy Shark 48 V 20 Ah na Samsung 50E mają w specyfikacji maksymalny prąd ładowania 5 A przez gniazdo mini XLR. Ogniwa zniosłyby więcej, ale gniazdo i BMS nie. Do takich baterii ładowarka 8-15 A się nie nadaje, nawet z przejściówką.

Inaczej jest w pakietach projektowanych pod szybkie ładowanie:

• Shark 48 V 24,5 Ah Performance Energy (13S7P, Samsung 35E) przyjmuje do 9 A przez szynę. Przy 8 A każde ogniwo dostaje ok. 1,14 A, czyli poniżej prądu standardowego 35E.
• LitHit Smart Energy 48 V 34 Ah (13S6P, LG M58T) dopuszcza do 15 A przez szynę mocującą. Przy 15 A to 2,5 A na ogniwo, blisko maksimum M58T (2,7 A). Da się, ale dla trwałości lepiej wybrać 10 lub 12 A.

Nie ma na naklejce prądu ładowania BMS-u? Nie zgaduj. Napisz do producenta pakietu albo do nas, podając model baterii i konfigurację ogniw.

Krok 3: złącze XT60 i przewody

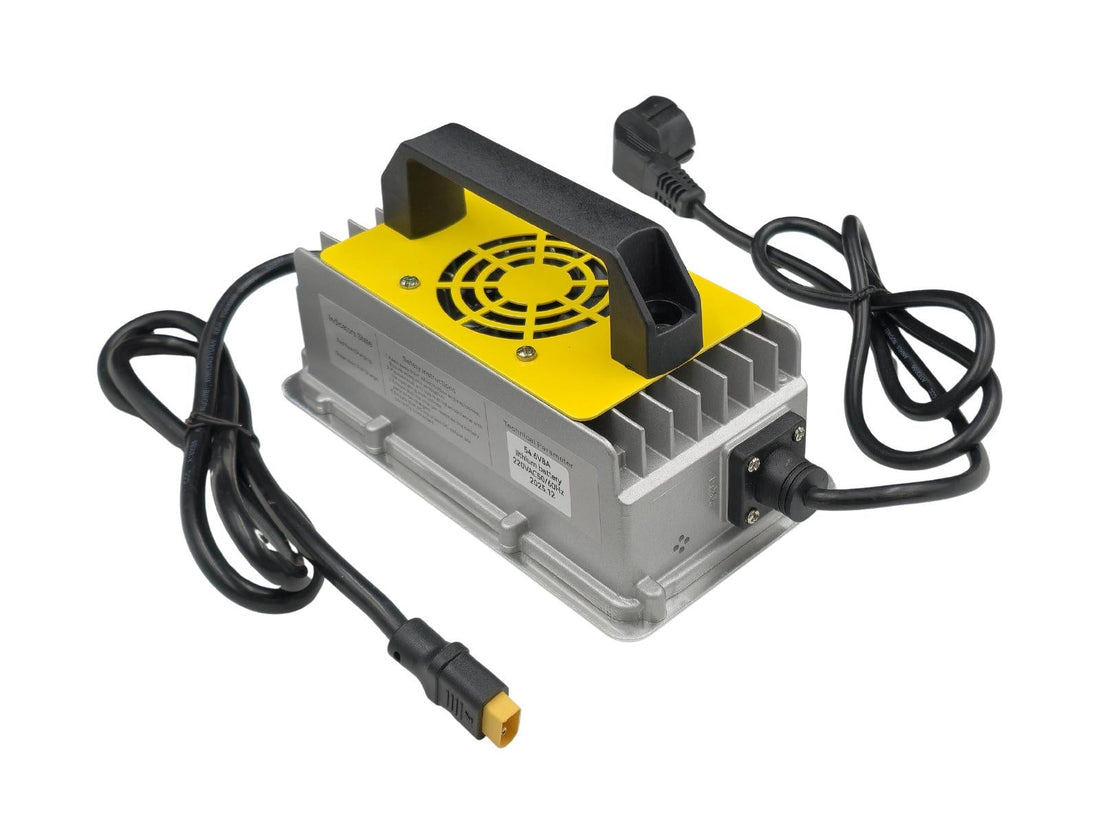

Nasze szybkie ładowarki 13S kończą się złączem XT60. Samo złącze z zapasem wytrzymuje 15 A, więc nie ono jest ograniczeniem. Ważniejsze są trzy rzeczy:

• Polaryzacja. XT60 ma kształt uniemożliwiający odwrotne podłączenie, ale tylko wtedy, gdy obie strony zostały zarobione zgodnie ze standardem. Przy pakietach DIY sprawdź to miernikiem.
• Przekrój przewodów po stronie baterii. Cienki przewód od gniazda do BMS-u przy 12-15 A będzie się grzał.
• Droga ładowania. Jeśli pakiet ma wspólny port (ładowanie i rozładowanie tymi samymi przewodami), ładowarkę podłącza się tam, gdzie zwykle jest sterownik. Jeśli port jest rozdzielony, ładowanie musi iść przez wejście ładowania BMS-u, nigdy z jego pominięciem.

Która ładowarka do jakiego pakietu

Wszystkie modele znajdziesz w kolekcji ładowarki do baterii Li-Ion. Po tych trzech krokach wybór jest zwykle oczywisty. Orientacyjnie, dla pakietów, które BMS-em i gniazdem są przygotowane na szybkie ładowanie:

* Faza CC dostarcza ok. 85% energii. Końcowa faza CV dokłada zwykle 30-60 minut, niezależnie od prądu ładowarki. Dlatego ładowarka dwa razy mocniejsza nie skraca całego ładowania dwukrotnie.

Kiedy szybka ładowarka nie ma sensu

• Rower ładujesz w nocy. 8 godzin z ładowarką 3 A to dla ogniw najzdrowszy scenariusz. Wyższy prąd to wyższa temperatura, a temperatura przyspiesza degradację, o czym piszemy w artykule dlaczego bateria traci zasięg.
• Ładujesz w zimnym garażu. Większość ogniw Li-Ion ma dopuszczalny zakres ładowania od 0°C, a przy niskich temperaturach producenci dodatkowo obniżają dopuszczalny prąd. Nota EVE 50E dopuszcza w zakresie 0-15°C tylko 1 A na ogniwo. Pakiet po zimowej jeździe najpierw ogrzej do temperatury pokojowej.
• Pakiet jest mały. Bateria 10-13 Ah na ogniwach wysokopojemnościowych nie przyjmie bezpiecznie nawet 8 A.

Szybka ładowarka ma sens tam, gdzie liczy się czas pracy sprzętu: kurierzy z przerwą w ciągu dnia, wypożyczalnie, roboty i wózki pracujące na zmiany, a także własne pakiety budowane od początku pod szybkie ładowanie, czyli z odpowiednią liczbą ogniw równolegle i BMS-em o prądzie ładowania co najmniej takim jak ładowarka.

Checklista przed zakupem ładowarki 54,6 V

1. Pakiet to Li-Ion 13S (napięcie końcowe 54,6 V). Nie LiFePO4, nie 10S, nie 14S.
2. Znasz konfigurację (np. 13S6P) i model ogniw. Policzyłeś P × prąd ładowania ogniwa.
3. Znasz prąd ładowania BMS-u i jest on co najmniej równy prądowi ładowarki.
4. Gniazdo i przewody ładowania są przystosowane do tego prądu, a złącze to XT60 (lub masz poprawnie wykonane przejście).
5. Będziesz ładować w temperaturze pokojowej, w miejscu z dostępem powietrza, pod nadzorem.

Najczęstsze pytania

Czy mogę ładować baterię 48 V ładowarką 10 A, jeśli BMS ma limit 5 A?

Nie. Dobry BMS przy przekroczeniu limitu odetnie ładowanie, słabszy może się przegrzać. W obu przypadkach nic nie zyskujesz. Prąd ładowarki dobieraj do najsłabszego elementu pakietu.

Czy szybkie ładowanie niszczy baterię?

Ładowanie prądem standardowym ogniw nie skraca ich żywotności ponad normę, bo przy tym prądzie producent mierzy liczbę cykli. Ładowanie prądem maksymalnym jest dopuszczalne, ale przyspiesza zużycie. Dlatego pakiet przeznaczony do szybkiego ładowania ma po prostu więcej ogniw równolegle.

Ile trwa ładowanie baterii 48 V 20 Ah ładowarką 8 A?

Około 2 godziny w fazie CC plus 30-60 minut fazy CV, razem ok. 2,5-3 godziny. Z ładowarką 3 A to ok. 7-8 godzin.

Czy ładowarka 54,6 V naładuje baterię 52 V?

Tylko częściowo. 54,6 V podzielone na 14 ogniw daje ok. 3,9 V na ogniwo, co odpowiada mniej więcej 70% pojemności. Pakiet 14S wymaga ładowarki 58,8 V.

Podsumowanie

Szybka ładowarka jest tak dobra, jak najsłabszy element baterii. Najpierw ogniwa (P × prąd ładowania z noty katalogowej), potem BMS, na końcu gniazdo i przewody. Jeśli wszystkie trzy przepuszczą 8, 10, 12 lub 15 A, ładowarka 13S z XT60 skróci ładowanie do 1,5-3 godzin. Jeśli nie, zostań przy ładowarce 3-5 A i nie trać cykli.

Budujesz pakiet pod szybkie ładowanie od zera? Ogniwa znajdziesz w kolekcjach ogniwa 18650 i ogniwa 21700, a przy wyborze formatu pomoże przewodnik 18650 czy 21700.
