EVE LF105: jak zbudować akumulator LiFePO4 12 V, 24 V i 48 V do kampera, łodzi i magazynu energii
Share
Ogniwa LiFePO4 wypierają akumulatory kwasowo-ołowiowe z kamperów, łodzi i instalacji off-grid z trzech powodów: wytrzymują kilka tysięcy cykli, pozwalają wykorzystać prawie całą pojemność i ważą mniej więcej trzy razy mniej. Gotowy akumulator LiFePO4 kosztuje jednak sporo, a jego środek to zwykle kilka ogniw pryzmatycznych i BMS. Nic nie stoi na przeszkodzie, żeby zbudować go samodzielnie.
W tym poradniku bierzemy na warsztat ogniwo EVE LF105 i liczymy trzy najpopularniejsze konfiguracje: 12 V, 24 V i 48 V.

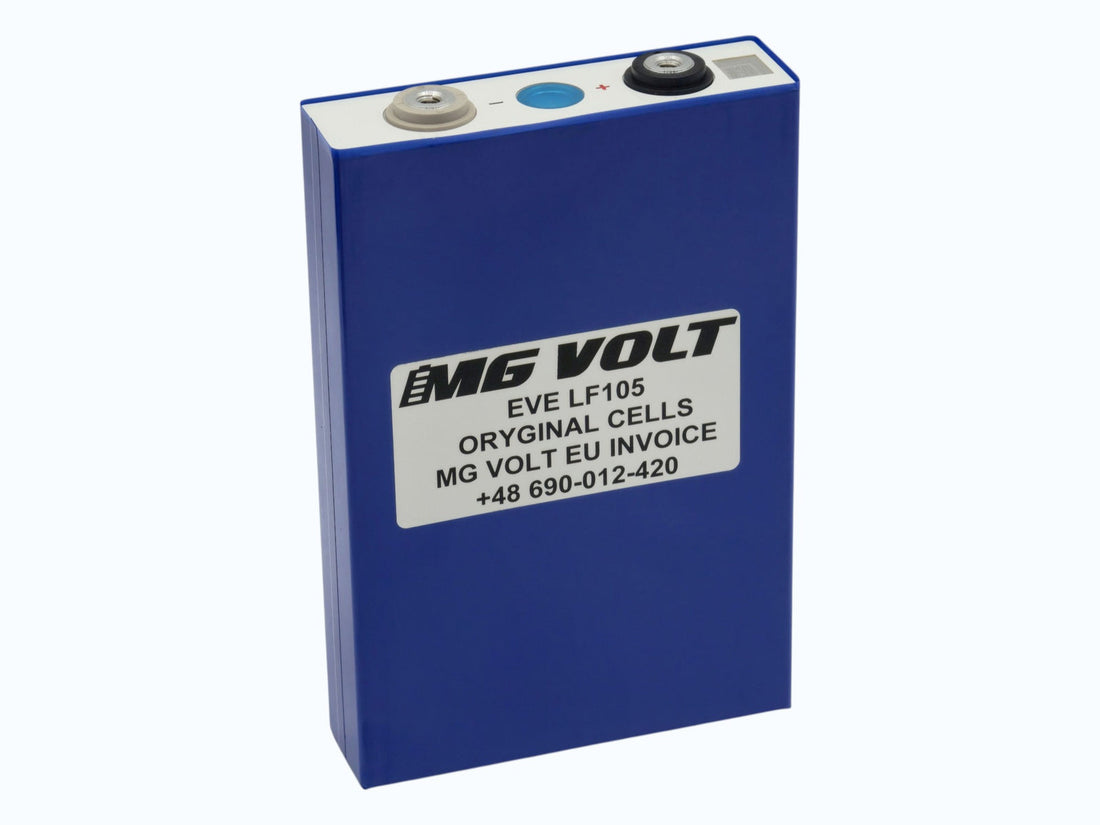

EVE LF105 w liczbach
Poniższe dane pochodzą z noty katalogowej EVE LF105 (PDF):
| Pojemność znamionowa | 105 Ah |
|---|---|
| Napięcie nominalne | 3,2 V |
| Energia jednego ogniwa | ok. 336 Wh |
| Ładowanie standardowe | CC-CV, 1C, do 3,65 V |
| Rezystancja AC | ≤ 0,5 mΩ |
| Masa | 1980 ± 100 g |
| Gęstość energii | ok. 170 Wh/kg |
| Temperatura ładowania | od 0 do 55°C |
| Temperatura rozładowania | od -20 do 55°C |
| Żywotność | ok. 3500 cykli w warunkach testu producenta (25°C) |
| Certyfikaty | UL1642, UL2580, UN38.3, IEC62133 |
Liczba cykli zawsze dotyczy konkretnych warunków testu: temperatury, prądu i głębokości rozładowania. W realnej instalacji, która pracuje łagodniej niż test (niższy prąd, częściowe cykle), pakiet zwykle ma zapas. W gorącej zabudowie, przy stałym ładowaniu do 100%, zestarzeje się szybciej.
Trzy konfiguracje: 4S, 8S, 16S
Napięcie pakietu wynika z liczby ogniw połączonych szeregowo (S), pojemność z liczby równoległych (P). Dla pojedynczego szeregu LF105:
| Konfiguracja | Napięcie nominalne | Energia | Napięcie końcowe ładowania | Masa samych ogniw | Koszt ogniw* |
|---|---|---|---|---|---|
| 4S (system 12 V) | 12,8 V | ok. 1,34 kWh | 14,6 V | ok. 7,9 kg | 676 zł |
| 8S (system 24 V) | 25,6 V | ok. 2,69 kWh | 29,2 V | ok. 15,8 kg | 1352 zł |
| 16S (system 48 V) | 51,2 V | ok. 5,38 kWh | 58,4 V | ok. 31,7 kg | 2704 zł |
* Przy cenie 169 zł za ogniwo, czyli ok. 503 zł za kWh pojemności samych ogniw. Do tego dochodzą BMS, szyny, obudowa, bezpiecznik i przewody.
Dla porównania: akumulator AGM 12 V 100 Ah waży zwykle 25-30 kg, a żeby nie skracać mu życia, rozładowuje się go do ok. 50%. Pakiet 4S z LF105 waży ok. 8 kg samych ogniw i daje do dyspozycji większość swoich 1,34 kWh.
Jak wybrać napięcie: policz prąd, a nie tylko pojemność
To najczęstszy błąd przy magazynach energii. Ludzie wybierają 12 V, „bo tak jest w kamperze”, a potem podłączają falownik 2000 W. Prąd płynący z akumulatora to moc podzielona przez napięcie:
| Moc odbiornika | 12,8 V (4S) | 25,6 V (8S) | 51,2 V (16S) |
|---|---|---|---|
| 1000 W | ok. 78 A | ok. 39 A | ok. 20 A |
| 2000 W | ok. 156 A | ok. 78 A | ok. 39 A |
| 3000 W | ok. 234 A | ok. 117 A | ok. 59 A |
| 5000 W | ok. 391 A | ok. 195 A | ok. 98 A |
Do tych wartości doliczasz ok. 10% na straty falownika. Nota LF105 podaje standardową pracę do 1C, czyli 105 A. Wniosek jest prosty:
- 12 V (4S) ma sens do ok. 1000-1200 W ciągłego obciążenia: oświetlenie, lodówka, pompa, ładowanie laptopa, mały falownik. Większe moce to już 2P (dwa szeregi równolegle) albo wyższe napięcie.
- 24 V (8S) to rozsądny wybór dla łodzi i większych kamperów z falownikiem 2000 W.
- 48 V (16S) to standard dla hybrydowych falowników fotowoltaicznych i domowych magazynów energii. Prądy są niskie, przewody cieńsze, straty mniejsze.
BMS: bez niego nie ma akumulatora
LF105 to ogniwo przemysłowe bez żadnych zabezpieczeń. BMS pilnuje każdego ogniwa z osobna i odcina pakiet, gdy coś wychodzi poza zakres. Przy wyborze sprawdź:
- Chemię i liczbę szeregów. BMS musi być przeznaczony do LiFePO4 i dokładnie tej liczby ogniw (4S, 8S lub 16S). Progi dla Li-Ion są inne i nie zabezpieczą LFP.
- Prąd ciągły z zapasem. Dla falownika 2000 W na 24 V (ok. 85 A z uwzględnieniem strat) wybierz BMS 100 A lub większy.
- Zabezpieczenie przed ładowaniem w niskiej temperaturze. LF105 wolno ładować od 0°C. W kamperze zimą to warunek konieczny, a nie dodatek.
- Balansowanie. Pasywne 50-100 mA wystarcza przy dobrze dobranych ogniwach. Przy dużych pakietach warto rozważyć aktywny balanser.
- Komunikację. Falowniki hybrydowe 48 V często współpracują z BMS-em przez CAN lub RS485. Sprawdź listę kompatybilności falownika przed zakupem.
Montaż krok po kroku
- Sprawdź ogniwa po dostawie. Zmierz napięcie każdego ogniwa. Różnice kilkudziesięciu mV przed balansowaniem są normalne. Ogniwo z wyraźnie odstającym napięciem albo uszkodzoną obudową odłóż i skontaktuj się ze sprzedawcą.
- Wyrównaj ogniwa (top balancing). Połącz wszystkie ogniwa równolegle i naładuj zasilaczem laboratoryjnym do 3,65 V z ograniczeniem prądu. Pakiet złożony z wyrównanych ogniw od pierwszego cyklu wykorzystuje pełną pojemność.
- Ustabilizuj mechanicznie. Ogniwa pryzmatyczne w aluminiowej obudowie powinny być ściśnięte w sztywnej ramie z przekładkami izolacyjnymi. Luźno stojące ogniwa pracują gorzej i mogą się odkształcać. Szczegóły montażu znajdziesz w nocie katalogowej.
- Połącz szynami, nie lutem. Używaj szyn o odpowiednim przekroju i dokręcaj je momentem właściwym dla biegunów. Nie lutuj do biegunów i nie spawaj ich bez odpowiedniego sprzętu.
- Zabezpiecz obwód. Bezpiecznik główny jak najbliżej plusa pakietu, rozłącznik, przewody dobrane do prądu i odległości.
- Ustaw ładowanie. Pełne ładowanie to 3,65 V na ogniwo (14,6 / 29,2 / 58,4 V). Do codziennej pracy wiele instalacji ustawia niżej, ok. 3,45-3,5 V na ogniwo (np. 13,8-14,0 V dla 4S). Pakiet traci wtedy niewielką część pojemności, a zyskuje na trwałości i ma mniej pracy z balansowaniem.
Ładowanie: najczęstsza pułapka
LiFePO4 ładuje się inaczej niż Li-Ion i inaczej niż akumulator kwasowy. Ładowarka lub regulator solarny musi mieć profil LiFePO4 albo profil ustawiany ręcznie. Dwie rzeczy warto zapamiętać:
- Bez ładowania konserwującego (float) na wysokim napięciu. LFP nie potrzebuje podtrzymania tak jak akumulator kwasowy. Jeśli regulator nie pozwala wyłączyć floatu, ustaw go nisko (ok. 3,35-3,4 V na ogniwo).
- Nie używaj ładowarek do Li-Ion. Ładowarka 54,6 V do baterii 13S (np. nasza ładowarka 13S 10 A) jest przeznaczona wyłącznie do Li-Ion. Pakiet 16S LFP wymaga 58,4 V. Dlaczego napięcie ładowarki musi odpowiadać chemii, wyjaśniamy w poradniku o doborze ładowarki 54,6 V.
Zima, kamper i łódź
Rozładowanie LF105 jest dopuszczalne od -20°C, ładowanie dopiero od 0°C. W praktyce oznacza to, że w nieogrzewanym kamperze zimą akumulator może zasilać odbiorniki, ale alternator czy panel nie powinny go ładować, dopóki ogniwa się nie ogrzeją. Rozwiązania są dwa: BMS z blokadą ładowania poniżej 0°C (minimum) oraz mata grzewcza sterowana termostatem, zasilana z samego pakietu lub z zewnętrznego źródła.
Na łodzi dochodzi wilgoć i sól. Pakiet zamykaj w obudowie, a połączenia zabezpieczaj przed korozją. Na zimowe postoje przechowuj akumulator naładowany do ok. 50% w temperaturze od 0 do 35°C, zgodnie z zaleceniami producenta.
LiFePO4 czy Li-Ion (NMC)?
Na naszym sklepie znajdziesz obie chemie, więc to pytanie pada często. W skrócie: ogniwa Li-Ion, takie jak ogniwa 21700, mają wyższą gęstość energii (więcej Wh na kilogram), więc wygrywają tam, gdzie liczy się masa: rowery, hulajnogi, elektronarzędzia. LiFePO4 wygrywa w zastosowaniach stacjonarnych i półstacjonarnych, gdzie ważniejsze są liczba cykli, stabilność termiczna i łatwiejsze zarządzanie dużą pojemnością. Do roweru elektrycznego LF105 się nie nadaje, do kampera Li-Ion 21700 zwykle nie ma sensu. Jeśli budujesz pakiet do napędu, zajrzyj do porównania ogniw wysokoprądowych.
Niezależnie od chemii ogniwa się starzeją. Mechanizmy degradacji i sposoby ich spowolnienia opisujemy w artykule dlaczego bateria traci zasięg.
Najczęstsze pytania
Ile ogniw EVE LF105 potrzebuję na akumulator 12 V?
Cztery, połączone szeregowo (4S). Daje to 12,8 V nominalnie, 105 Ah i ok. 1,34 kWh energii.
Czy mogę połączyć dwa pakiety 4S równolegle?
Tak, jeśli oba mają własny BMS, są w podobnym stanie naładowania w momencie łączenia i mają identyczną konfigurację. Prościej i pewniej jest jednak zbudować jeden pakiet 4S2P z jednym BMS-em.
Jaki prąd ładowania wybrać?
Nota dopuszcza ładowanie 1C (105 A), ale dla trwałości wystarczy i jest zdrowsze 0,2-0,5C, czyli ok. 20-50 A dla pojedynczego szeregu. Tyle zwykle dostarczają regulator solarny i ładowarka z alternatora.
Czy EVE LF105 nadaje się do domowego magazynu energii z fotowoltaiki?
Tak, w konfiguracji 16S (51,2 V), która pasuje do większości falowników hybrydowych 48 V. Jeden szereg to ok. 5,4 kWh. Pamiętaj, że instalacja stacjonarna w budynku powinna być wykonana zgodnie z przepisami i dokumentacją falownika.
Podsumowanie
EVE LF105 to wygodny moduł do budowy magazynu energii: 105 Ah, 3,2 V, ok. 2 kg i koszt ok. 500 zł za kWh pojemności ogniw. Kluczem do trwałego pakietu jest dobór napięcia do mocy odbiorników, BMS do LiFePO4 z ochroną przed ładowaniem na mrozie, wyrównanie ogniw przed montażem i ładowarka z profilem LFP.
Ogniwa do takich projektów zbieramy w kolekcji ogniwa LiFePO4. Jeśli nie masz doświadczenia z pakietami dużej mocy, zleć montaż specjaliście. Z pytaniami o dobór ogniw i konfiguracji napisz do nas.
